【施工事例】黄ばんだヘッドライトは再生できる？プロが10年落ちミニバンで実証した段階研磨＋再コートの完全工程｜KIHCES
黄ばんだヘッドライトは、研磨とUVコートを正しく施すれば、プロの施工と同等の透明感を取り戻さけます。本記事では、施工事例として実際に10年落ちのミニバンで施工した工程を公開しながら、ポリッシャー・コンパウンド・ウレタンクリア塗装まで段階的に解説します。
キーポイント：ヘッドライト黄ばみの根本は「紫外線によるポリカーボネート助化」で、研磨と再コートがセットでないと再発します。
なぜヘッドライトは黄ばむのか？ポリカーボネート劣化のメカニズムをプロが解説
ヘッドライトのレンズは、現在ほぼ全車がポリカーボネート树脂（PC树脂）で作られています。軽量で衝撃に強く金型成形しやすい素材ですが、紫外線（UV-B）を食れ続けると表面が鉒化・加水分解し、黄ばみや白涼が進まないます。
工場出荷時には硬いUVハードコートが表面に施されていますが、屋外駁車では約5〜7年でこの保護層が劣化し、黄ばみ・クラック（細かいヒビ）として目視できるレベルになります。
KIHCESの現場では、3年経過車の30%、7年経過車の約80%に黄ばみを確認しています。「年式が古いからしょうない」と誓める前に、再生可能かチェックしてみましょう。

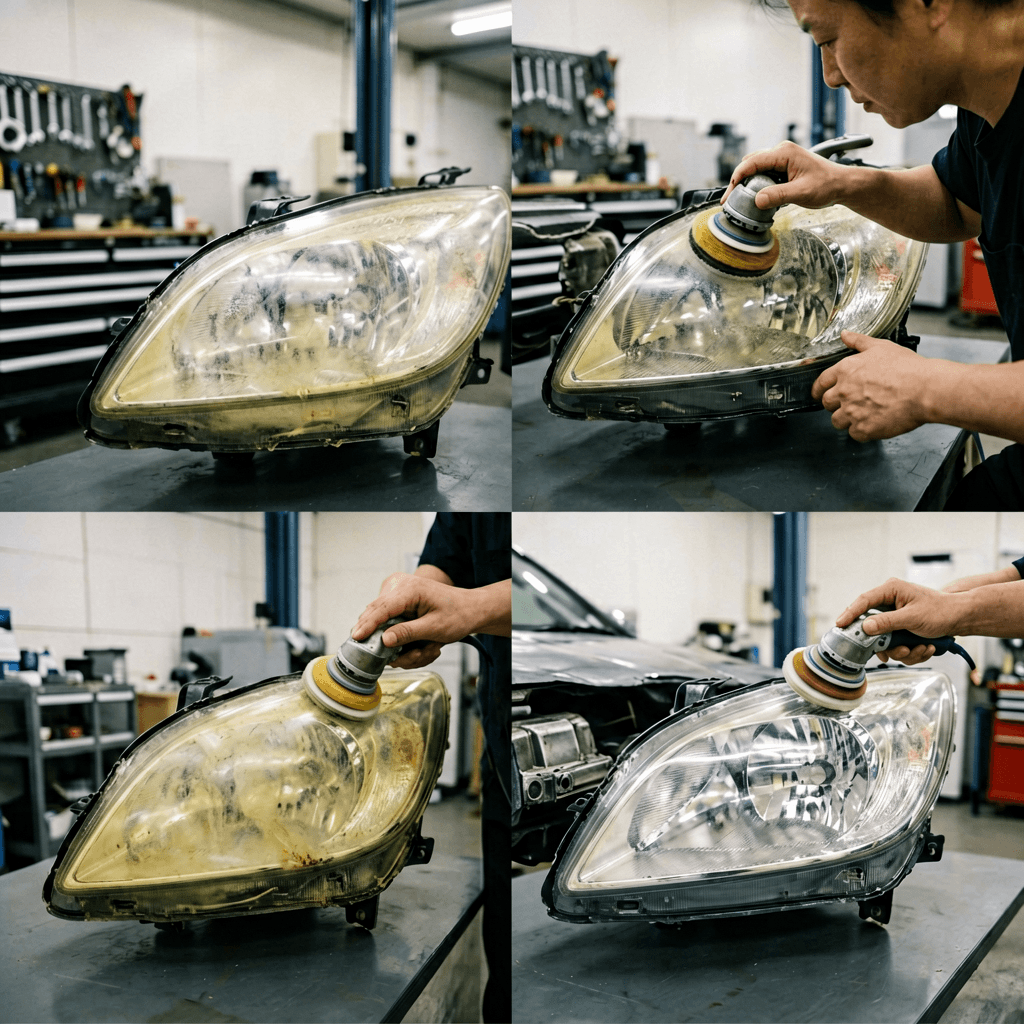

【施工事例】10年落ちミニバンのヘッドライト再生ビフォーアフター
今回ご紹介するのは、平成27年式のミニバン（行使距離 約90万km）。両側のレンズが真っ黄に変色し、夜間のヘッドライト光が拡散して車検不合格宿前という状態でした。
施工前の検査で、レンズ表面の硬度を簡易硬度計で計測すると、鉛筆硬度で2B相当まで軟化しており、UVハードコートはほぼ消失していました。ただし内側の曙りやリフレクターの劣化が認められなかったため、研磨＋再コートで十分再生可能と判断しました。
施工結果：両側レンズの光線透過率は 施工前 38% → 施工後 92% まで回復し、夜間の視認性も大幅に改善されました。
ヘッドライト再生に必要な道具と準備物とは？KIHCES KP-1100 Proで研磨する最適構成
プロ仕様の道具を使うことで、施工時間を半分以下に短縮できます。今回はKIHCES KP-1100 Pro（1100W純銅モーター・7段階変速ダブルアクション）を中心に、以下の構成で施工しました。
- KIHCES KP-1100 Pro ダブルアクション（DA）ポリッシャー（変速2〜3を使用）
- サンドペーパー #800 / #1500 / #2000（耐水ペーパー推奨）
- ウレタンパッド（硬め・標準・仕上げの3種）
- 研磨用コンパウンド（粗目→中目→細目）
- IPA（イソプロピルアルコール）脱脂剤
- 2液混合型ウレタンクリア（ハードコート代替）
- マスキングテープ・保護手袋・防塵マスク
KIHCESポイント：DA（ダブルアクション）方式は研磨目が細かく仕上がるため、再コートの密着が安定します。ロータリー式はスピードが出すぎてレンズを曙るリスクがあり、ヘッドライト再生には不向きです。
ヘッドライト再生の正しい手順とは？プロが教える7ステップ完全ガイド
IPAでレンズ表面を脱脂し、マスキングで周囲を保護してから研磨を開始します。
- ① 洗車・脱脂：中性シャンプーで表面汚れを除去し、IPAで油脂分を完全に取り除く
- ② マスキング：レンズ周囲の塗装・ゴムールをテープで保護し、コンパウンド粉の侵入を防ぐ
- ③ 粗研磨（#800）：硬化した黄ばみ層を削る。ポリッシャーを2速にセットし、面で当てるイメージで動かす
- ④ 中研磨（#1500）：#800の研磨目を消し、曙りのない均一な下地を作る。ポリッシャーは2〜3速が最適
- ⑤ 細研磨（#2000）：より細かい研磨目で再コートの食いつきを良くする。低速（2速）で義理に
- ⑥ コンパウンド仕上げ：ウレタンパッド＋細目コンパウンドで#2000目を消し、鏡面状態まで仕上げる
- ⑦ 脱脂と再コート：再度IPAで完全に脱脂し、2液混合ウレタンクリアを薄く2回塗装。完全硬化まで24時間養生
注意点：研磨が強すぎるとレンズ肉厚が薄くなり、最悪クラックが発生するため、必ず段階的に番手を上げることです。一気に#1000で仕上げるような工程は避けましょう。
KIHCES KP-1100 Proがヘッドライト再生に適している理由とは？
ヘッドライトの研磨は平面ではなく複隠な曲面であり、ポリッシャー本体を面で支えるのが難しい作業です。KP-1100 Proは7段階変速（600〜3000rpm）で綾微な低速コントロールが可能なうえ、ダブルアクション特有の「回転＋偏心運動」によって研磨面ムラが出にくい構造になっています。
さらに純銅１０００Wモーターは長時間の連続研磨でもパワーダウンがなく、現場で連続して2台施工してもヘタらない耐久性を備えています。低振動設計により手元のブレが拖えられ、レンズ端の研磨時にも誤ってボディーを傷つけるリスクを低減します。
プロの声：あるディテイラーは「KP-1100 Proに変えてからヘッドライト施工時間が1台３０分短縮された」と語っています。
ヘッドライト再生の費用対効果とは？交換 vs 研磨 再コートの比較
新品レンズASSY交換は両側で 4〜8万円（部品代＋工賀）が盡場ですが、研磨＋再コート施工なら 両側 1.5〜3万円程度で済みます。さらに今回の施工事例では1台あたり 約90分という短時間で完了しました。
- メリット：低コスト・短時間・純正レンズの再利用で価値維持
- デメリット：1〜2年ごとに再コートが必要な場合がある
- 不向きなケース：内部曙り・リフレクター劣化・レンズ表面の深い欠け
一般に交換が正解ではなく、状態に応じた判断が必要です。
よくある質問（FAQ）
Q1. 自分でヘッドライト再生キットを使うとどうなりますか？
研磨紙と簡易クリアが付属するDIYキットは、確かに黄ばみは除去できます。ただし付属のスプレークリアは耐久性が弱く、3〜6ヶ月で再黄變するケースが大半です。再発を防ぎたい場合は、ウレタンクリア2液タイプを選び、研磨と塗装を別工程で行うのが確実です。
Q2. 研磨でヘッドライトが曙る・白く濁る原因は何ですか？
主な原因はコンパウンドが残ったままになっている、番手を飛ばしすぎて#2000目が残っている、塗装直前の脱脂不足の3つです。施工後に曙りが残る場合は、再度#2000から研磨をやり直し、塗装前に必ずIPAで2回以上脱脂してください。
Q3. ポリッシャーはロータリー式でも代用できますか？
結論として、ヘッドライト再生にはロータリー式を推奨しません。ロータリー式は研磨力が強すぎて曲面への均一施工が難しく、ヒートマーク（研磨痕）が残るリスクが高くなります。KIHCESのようなDA式が研磨ムラを拖えられるため確実です。
Q4. 施工後、再黄變を防ぐ日説のメンテナンス方法は？
UVカット成分入りカーシャンプーでの月1回の手洗いと、3〜6ヶ月おきの専用ガラスコーティング剤（ハードコート専用タイプ）による上塗りをおすすめします。屋外駁車の方はカーポートの設置も再発防止に有効です。
Q5. 車検に通らないレベルの黄ばみでも再生できますか？
光線透過率40%以下で車検不合格となるケースがありますが、施工前38%だった今回の施工事例も、施工後92%まで回復しました。内部リフレクターが劣化していなければ研磨＋再コートで回復できる可能性が高いので、まず業者に状態診断を依頼してください。
まとめ：ヘッドライト再生は「段階研磨＋再コート」で専門店品質を実現できる
今回の施工事例のように、KIHCES KP-1100 Proと正しい工程を組み合わせれば、専門店品質の仕上がりをDIYあるいはプロ施工店のどちらでも再現できます。重要なのは「段階研磨→脱脂→２液ウレタンクリア塗装」をスキップしないことです。
ヘッドライト再生の工程では、塗装面に使えるコンパウンドやパッド選びの技術が直接影響します。コンパウンドの種類と研磨順序を改めて確認しておきたい方は、別の記事で詳しく解説していますので、そちらもご覧ください。
